A3サイズ鉄道模型：TFT液晶付きのコントローラ基板を組立

2025/08/21


A3サイズ鉄道模型：TFT液晶付きのコントローラ基板を組立

JLCPCBから基板が届いた！

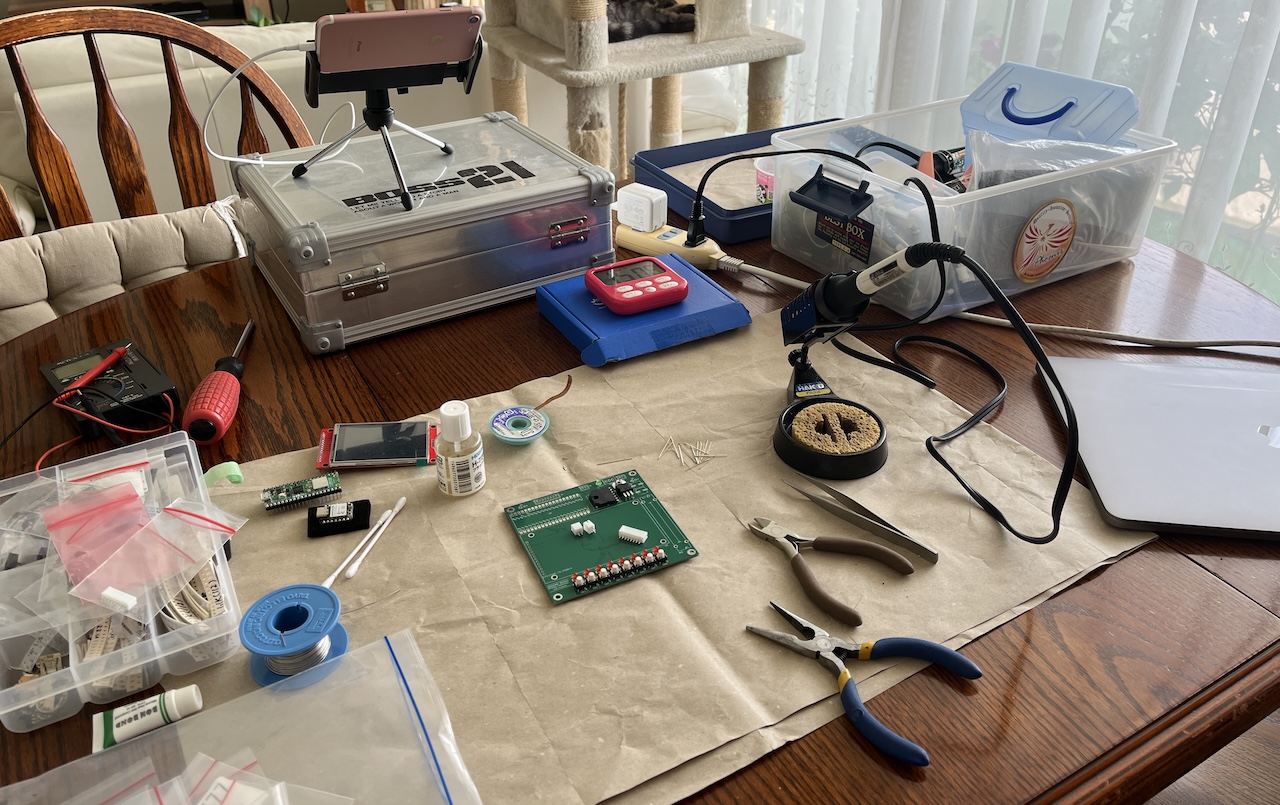

今朝、TFT液晶とRaspberry Pi Pico 2 Wを載せる新しいプリント基板が届いたので、早速組み上げました。

部品数は多くないので、２時間位で完成しました。

TFT液晶つきNゲージコントローラ

レイアウト裏の基板と合体して動作確認

レイアウトの裏に貼り付けているアクチュエータ基板（レイアウト内の信号、ポイント、踏切などを駆動する基板）を取り外して、新しいコントローラ基板との合体テストを行いました。

結果は一発動作しました。

明日、アクチュエータ基板をレイアウトに戻して、自動運転の総合テストを行う予定です。

Arduinoソフトとプリント基板の設計データをGitHubに公開しました

YouTubeに動作の様子をUPしました





続きのブログ↓
（2025/08/24追記）

今回のTFT液晶を使って、完成したシステムをまとめたブログは、以下から見られます。
