A3サイズの鉄道模型 3灯式信号機を設置

2024/06/09


A3サイズの鉄道模型 3灯式信号機を設置
Arduinoで自動運転を行うA3サイズの鉄道模型Nゲージレイアウトのジオラマ作りをしています。

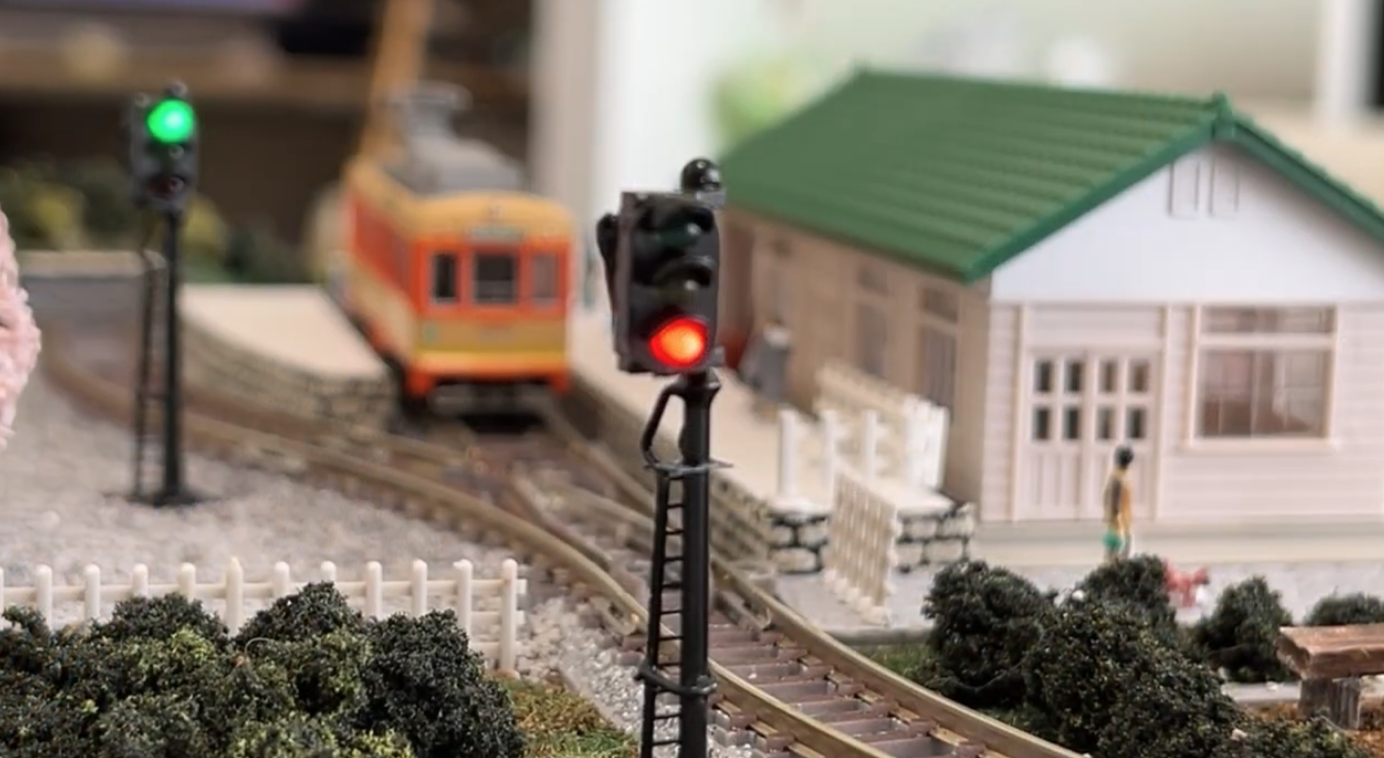

まずは、Amazonで買った3灯式信号機を設置して、Arduinoで点灯できるかテストしています。

問題なく点くことが確認できました。
A3サイズの鉄道模型 3灯式信号機を設置
信号のLEDは、マイコンからHC595でシリアル制御されています。↓
回路図と詳細はこちら
A3サイズの鉄道模型 3灯式信号機を設置
