鉄道模型 LEDで点滅する踏切を自作中

2024/05/26


鉄道模型 LEDで点滅する踏切を自作中

LEDが点滅する踏切灯を自作

自動運転Nゲージのレイアウトに置くために、LED付きの踏切を探したのですが、LEDが付いたものは見つからなかったため、自作しました。

踏切ランプの改造

ライト部分にチップLEDを貼り付け

雑誌の付録の踏切をメルカリで購入し、これを改造しました。ライト部分に1mmの穴を開け、裏側からチップ部品の赤いLEDを瞬間接着剤で貼り付けて、直径0.29mmのポリウレタン銅線で配線して作りました。配線が目立ってしまうので、黒い熱収縮チューブを被せて置きました。ピンセットで行う、老眼の私にはキツイ、細かい作業でした。

1mmの穴を開けチップLEDを接着

点灯時には、Arduinoで500msec間隔で点滅するようにプログラムするつもりです。

LEDはマイコンからHC595でシリアル制御されています。下の図のLED15、LED25です。（回路図と詳細はこちら）
鉄道模型 LEDで点滅する踏切を自作中

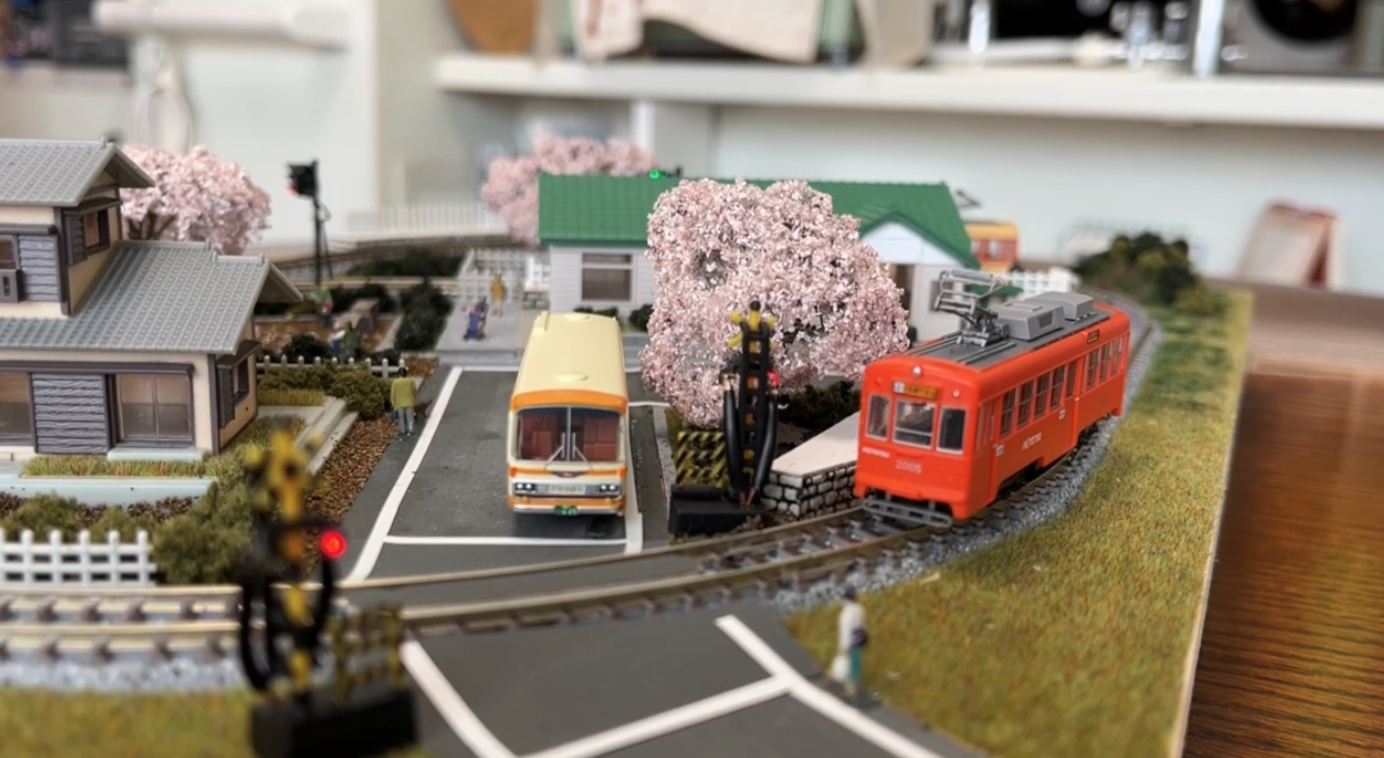

こんな感じで点滅します

YouTubeに風景編をUPしています。2:14あたりで、踏切の様子が見られます。


(2024/8/24 追記)

今回制作した自動運転レイアウトの、最初の計画（このページ）から完成までの制作過程が載っています。下から古い順に並んでいます。

マイコンによる自動運転の詳細は↓のWEBページに掲載しています。
